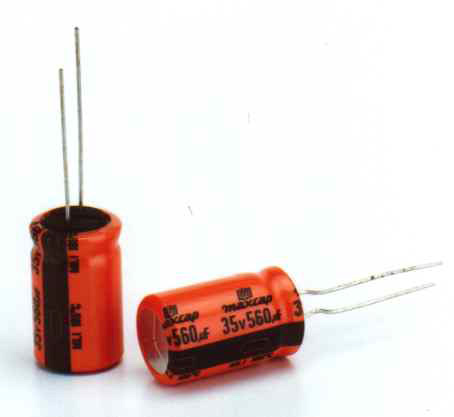

Miniaturized, low impedance capacitors
These capacitors are designed with low impedance and ESR
at high frequencies with miniaturized case sizes. These are
suitable for application in recent high reliability, miniaturized
switching power supplies.
Applications: DC-DC converter, switching power supplies unit
Lead cutting/forming and lead taping are available upon
request

CHARACTERISTICS

Operating Temperature Range

-55 ~ + 105°C

Capacitance Tolerance

± 20% (M)

(at 20°C, 120Hz)

Leakage Current

I = 0.03CV (after 1 minute)
I = 0.01CV (after 2 minutes)	(at 20°C)

Dissipation Factor

Rated Voltage (V)	6.3	10	16	25	35	50	63	80	100
Dissipation Factor	0.22	0.19	0.16	0.14	0.12	0.10	0.08	0.08	0.07

Note: For capacitors whose capacitance exceeds 1000mF, the value of DF should be increased by 0.02 for every 1000mF.

(at 20°C, 120Hz)

Low Temperature
Characteristics

·	Capacitance value at -55°C shall not be less than -30% and -20% of the 20°C value for the capacitors, which has the rated voltage of 6.3V and 10V to 100V, respectively.
·	Impedance value at -55°C shall not exceed 3 times the 20°C value.

Load Life

The following specifications shall be satisfied when the capacitors are restored to 20°C after the rated
voltage is applied for 1000 hours (for capacitors of case Ø8mm or less) or 2000 hours (for capacitors
of case Ø10mm or above) at 105°C.

Capacitance Change	£	± 20% of the initial value
Dissipation Factor	£	200% of the initial specified value
Leakage Current	£	The initial specified value

Shelf Life

The following specifications shall be satisfied when the capacitors are restored to 20°C after exposing
them at 105°C for 1000 hours without voltage.

Capacitance Change	£	± 20% of the initial value
Dissipation Factor	£	± 150% of the initial specified value
Leakage Current	£	The initial specified value

Others

Satisfied characteristics W of JIS C5141

DIMENSIONS

VH Type (2 leads)

Unit (mm)

ØD	4	5	6.3	8	10	13	16	18
Ød	0.45	0.5	0.5	0.5	0.6	0.6	0.8	0.8
F	1.5	2	2.5	3.5	5	5	7.5	7.5
L'	L + 1.0			L + 1.5
ØD'	ØD + 0.5

RIPPLE CURRENT MULTIPLERS

Temperature Multiplying Factor

Ambient Temperature	Multiplying Factor
45°C	2.40
65°C	2.17
85°C	1.75
105°C	1.00

Frequency Multiplying Factor

Frequency	Multiplying Factor
Frequency	~ 4.7mF	5.6 ~ 33mF	39 ~ 330mF	390 ~ 1000mF	1200mF & above
50Hz	0.30	0.40	0.60	0.65	0.80
120Hz	0.40	0.50	0.70	0.80	0.90
300Hz	0.50	0.60	0.80	0.90	0.95
1kHz	0.70	0.80	0.90	0.98	0.98
10kHz	0.80	0.90	0.95	1.00	1.00
100kHz	1.00	1.00	1.00	1.00	1.00

STANDARD RATINGS

Whereas:	A	=	20°C/100kHz		C	=	105°C/100kHz
	B	=	-10°C/100kHz		D	=	105°C/120Hz

Case Size ØDxL (mm)	Item
	6.3V					10V					16V
	Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms
	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D
4x7	27	5.5	14.3	47	24	22	5.4	14.0	42	21	15	5.3	13.8	39	20
5x11	120	1.3	3.4	121	85	82	1.3	3.4	121	85	56	1.3	3.4	118	83
6.3x11	220	0.61	1.6	148	104	180	0.59	1.5	145	102	120	0.58	1.5	115	81
8x11.5	390	0.34	0.88	287	230	330	0.33	0.86	292	204	220	0.33	0.86	295	207
10x12.5	470	0.28	0.73	361	289	390	0.27	0.70	365	292	270	0.27	0.70	368	258
10x16	680	0.22	0.57	432	346	560	0.22	0.57	436	349	390	0.21	0.55	440	352
10x20	1200	0.14	0.36	591	532	820	0.14	0.36	597	478	680	0.14	0.36	602	482
10x25	1500	0.12	0.31	689	620	1200	0.12	0.31	696	626	820	0.12	0.31	702	562
10x30	2200	0.095	0.25	829	746	1500	0.093	0.24	836	752	1000	0.091	0.24	844	675
13x15	1200	0.12	0.31	674	607	1000	0.12	0.31	680	544	680	0.12	0.31	687	550
13x20	2200	0.089	0.23	821	739	1800	0.087	0.23	828	745	1200	0.086	0.22	836	752
13x25	2700	0.075	0.20	968	871	2200	0.073	0.19	977	879	1500	0.072	0.19	986	887
13x30	3900	0.065	0.17	1110	999	2700	0.064	0.17	1120	1010	2200	0.063	0.16	1130	1020
13x35	4700	0.053	0.14	1290	1160	3300	0.052	0.14	1300	1169	2700	0.051	0.13	1310	1180
13x40	5600	0.046	0.12	1370	1230	3900	0.045	0.12	1390	1250	3300	0.045	0.12	1400	1260
16x15	2200	0.10	0.26	940	840	1500	0.10	0.26	947	852	1200	0.099	0.26	950	860
16x20	3900	0.076	0.20	1190	1070	3300	0.075	0.20	1200	1080	2200	0.073	0.19	1210	1090
16x25	5600	0.066	0.17	1400	1260	3900	0.065	0.17	1410	1270	2700	0.064	0.17	1430	1290
16x30	6800	0.055	0.14	1620	1460	4700	0.054	0.14	1630	1470	3900	0.053	0.14	1650	1480
16x35	8200	0.047	0.12	1850	1660	6800	0.046	0.12	1870	1680	4700	0.046	0.12	1880	1690
16x40	10000	0.039	0.10	2120	1910	8200	0.038	0.099	2140	1920	5600	0.037	0.096	2160	1940
18x15	3300	0.081	0.21	1110	999	2200	0.080	0.21	1120	1010	1500	0.078	0.20	1130	1020
18x20	5600	0.063	0.16	1400	1260	3900	0.063	0.16	1410	1269	3300	0.060	0.16	1420	1280
18x25	6800	0.054	0.14	1610	1450	4700	0.053	0.14	1630	1470	3900	0.052	0.14	1640	1470
18x30	10000	0.047	0.12	1830	1650	6800	0.046	0.12	1850	1660	4700	0.046	0.12	1860	1670
18x35	12000	0.042	0.11	2030	1830	8200	0.041	0.11	2050	1840	6800	0.040	0.10	2070	1860
18x40	15000	0.037	0.096	2280	2050	10000	0.037	0.096	2300	2070	8200	0.036	0.094	2320	2090

Case Size ØDxL (mm)	Item
	25V					35V					50V
	Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms
	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D
4x7	10	5.3	13.7	47	24	6.8	5.2	13.4	43	22	4.7	5.0	13.0	48	19
5x11	39	1.3	3.3	103	72	27	1.2	3.1	100	50	18	1.2	3.1	96	48
6.3x11	82	0.58	1.5	112	48	56	0.57	1.5	108	76	39	0.55	1.4	105	74
8x11.5	150	0.33	0.86	296	207	100	0.32	0.83	298	209	68	0.31	0.81	303	212
10x12.5	180	0.26	0.68	370	259	120	0.26	0.68	373	261	82	0.25	0.65	379	265
10x16	270	0.21	0.55	442	309	180	0.21	0.55	446	312	100	0.20	0.52	453	317
10x20	470	0.14	0.36	605	484	330	0.13	0.34	611	428	180	0.13	0.34	620	434
10x25	560	0.12	0.31	706	565	390	0.11	0.29	712	570	220	0.11	0.29	723	506
10x30	680	0.090	0.23	848	678	470	0.089	0.023	856	685	330	0.086	0.22	869	608
13x15	470	0.12	0.31	690	552	330	0.11	0.29	697	488	180	0.11	0.29	707	495
13x20	820	0.085	0.22	840	672	560	0.083	0.22	848	678	330	0.081	0.22	861	603
13x25	1000	0.071	0.18	991	793	680	0.070	0.18	1000	800	470	0.068	0.19	1010	808
13x30	1500	0.062	0.16	1130	1020	1000	0.061	0.16	1150	920	560	0.059	0.16	1160	928
13x35	1800	0.050	0.13	1320	1190	1200	0.049	0.13	1330	1197	680	0.048	0.14	1350	1080
13x40	2200	0.044	0.11	1410	1270	1500	0.043	0.11	1420	1280	820	0.042	0.12	1440	1150
16x15	820	0.098	0.25	960	768	560	0.096	0.25	970	776	330	0.093	0.20	984	689
16x20	1500	0.072	0.19	1220	1100	1000	0.071	0.18	1230	984	680	0.069	0.15	1250	1000
16x25	1800	0.063	0.16	1430	1290	1200	0.062	0.16	1450	1300	820	0.060	0.13	1470	1170
16x30	2700	0.053	0.14	1650	1480	1800	0.052	0.14	1670	1500	1000	0.050	0.13	1700	1360
16x35	3300	0.045	0.12	1890	1700	2200	0.044	0.11	1910	1720	1200	0.043	0.11	1940	1740
16x40	3900	0.037	0.096	2170	1950	2700	0.036	0.094	2190	1970	1500	0.035	0.091	2220	2000
18x15	1200	0.078	0.20	1140	1020	820	0.076	0.20	1150	920	470	0.074	0.19	1170	936
18x20	2200	0.060	0.16	1430	1290	1500	0.059	0.15	1440	1300	820	0.057	0.15	1460	1170
18x25	2700	0.051	0.13	1650	1480	1800	0.050	0.13	1670	1500	1000	0.049	0.13	1690	1350
18x30	3300	0.045	0.12	1870	1680	2200	0.044	0.11	1890	1700	1500	0.043	0.11	1920	1730
18x35	3900	0.040	0.10	2080	1870	2700	0.039	0.10	2100	1890	1800	0.038	0.099	2130	1920
18x40	4700	0.036	0.094	2330	2100	3300	0.035	0.091	2360	2120	2200	0.034	0.088	2390	2150

Case Size ØDxL (mm)	Item
	63V					80V					100V
	Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms		Capacitance mF	Impedance W		Ripple Current mA rms
	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D	Capacitance mF	A	B	C	D
4x7	3.3	11.2	30.2	38	15	2.2	11.0	29.7	31	12	1.5	10.8	29.2	24	9.6
5x11	12	2.0	5.4	80	40	8.2	1.9	5.2	68	34	5.6	1.9	5.1	54	27
6.3x11	27	1.2	3.2	99	50	18	1.1	3.0	87	44	12	1.1	3.0	73	37
8x11.5	47	0.56	1.5	240	168	33	0.54	1.5	258	129	22	0.53	1.4	260	130
10x12.5	56	0.50	1.4	299	209	39	0.49	1.3	293	205	27	0.48	1.3	306	153
10x16	68	0.35	0.95	369	258	56	0.34	0.90	377	264	33	0.33	0.89	400	200
10x20	120	0.27	0.74	451	316	82	0.26	0.71	459	321	56	0.26	0.70	463	324
10x25	150	0.20	0.53	584	409	100	0.19	0.51	595	417	68	0.19	0.50	599	419
10x30	180	0.16	0.42	679	475	150	0.15	0.41	693	485	100	0.15	0.40	698	489
13x15	150	0.25	0.67	497	348	100	0.24	0.64	506	351	68	0.23	0.63	511	358
13x20	220	0.16	0.42	653	457	150	0.15	0.41	665	466	100	0.15	0.40	671	470
13x25	270	0.14	0.38	791	554	180	0.14	0.37	799	559	120	0.13	0.36	807	565
13x30	390	0.11	0.29	877	702	270	0.10	0.28	933	653	180	0.10	0.27	937	656
13x35	470	0.091	0.25	983	786	330	0.088	0.24	1030	721	220	0.087	0.23	1040	728
13x40	560	0.080	0.22	1060	848	390	0.076	0.21	1090	872	270	0.074	0.20	1160	812
16x15	220	0.15	0.41	655	458	180	0.14	0.38	661	463	120	0.14	0.38	668	468
16x20	390	0.12	0.32	810	648	270	0.11	0.31	858	601	180	0.11	0.30	865	606
16x25	470	0.091	0.25	994	795	330	0.088	0.24	1060	742	220	0.086	0.23	1080	756
16x30	680	0.065	0.18	1260	1010	470	0.063	0.17	1280	1020	330	0.062	0.17	1360	952
16x35	820	0.056	0.15	1430	1140	560	0.054	0.15	1440	1150	390	0.053	0.14	1460	1170
16x40	1000	0.049	0.13	1610	1290	680	0.048	0.13	1650	1320	470	0.047	0.13	1600	1280
18x15	330	0.13	0.35	800	560	220	0.13	0.34	816	571	150	0.12	0.33	822	575
18x20	560	0.091	0.25	975	780	390	0.088	0.24	984	787	270	0.086	0.23	1010	707
18x25	680	0.078	0.21	1160	928	470	0.075	0.20	1180	944	330	0.074	0.20	1250	875
18x30	820	0.065	0.18	1330	1060	680	0.063	0.17	1350	1080	390	0.062	0.17	1360	1090
18x35	1000	0.061	0.16	1560	1250	820	0.060	0.16	1580	1260	560	0.059	0.16	1600	1280
18x40	1200	0.046	0.12	1740	1560	1000	0.044	0.12	1750	1400	680	0.043	0.12	1770	1410
